[AVR] Pull-Up/Pull-Down 저항이란?

①스위치가 연결되지 않았을 때, MCU에 붙어있는 노드의 전압은 몇 V인가?

스위치가 연결되지 않으면 MCU에 붙어있는 노드의 전압을 알 수 없다.

왜냐하면 걸어놓은 전압이 없기 때문에 몇 V인지 전혀 알 수 없다.

이를 Floating 상태라고 한다. 이러한 경우에는 외부 노이즈나, 환경에 따라 전압이 바뀔 수 있으므로 정확함을 요구하는 공학에서는 이를 해결해야한다.

②스위치가 연결되었을 때, 전류는 어디로만 흐를까?

위 사진에서 스위치가 연결이 된다면 MCU는 저항이 무한대에 가깝기 때문에 전류는 무조건 그라운드로만 흐를 것이다.

5V와 그라운드 사이에 아무런 저항이 없기 때문에 합선이 발생하여 무척 위험하다.

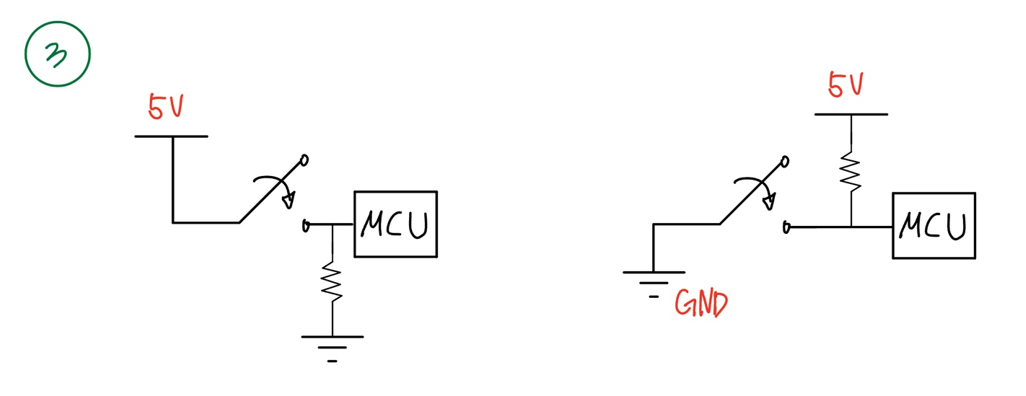

③위에 두 문제를 간단한 저항을 부착하여 해결

위 ①과 ②의 사진에서 발생되는 Floating 상태와 합선의 위험을 해결하는 방법은 저항을 부착하는 것이다.

 ③의 왼쪽 그림은 저항이 그라운드와 연결되어 있으므로 이를 Pull-down 저항이라고 하며,

③의 오른쪽 그림은 저항이 5V와 연결되어 있으므로 이를 Pull-up 저항이라고 한다.
